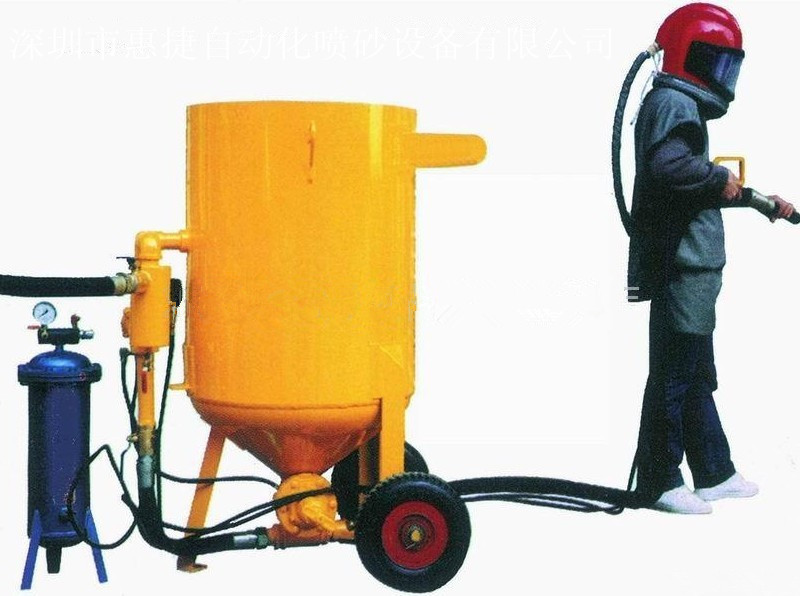

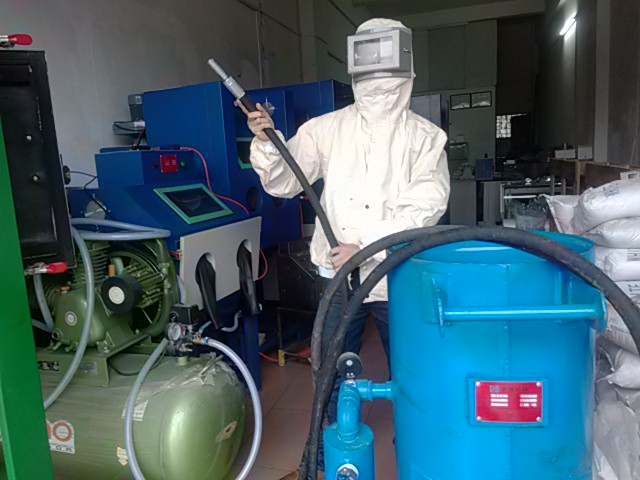

  • HJ-106P移动型开放式喷砂机
  • 时间:2013-04-20 10:55来源:admin作者:管理员点击:次
    热门标签:瓷砖喷砂机铝制品抛丸机，车箱除锈喷砂机转盘喷砂机厂家

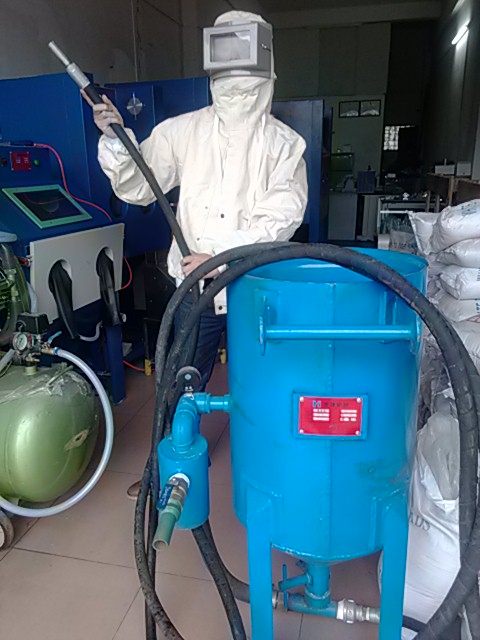

  • HJ-106P移动型开放式喷砂机





    ·                                 1.注意事项
    1.操作必须穿戴好防护用具
    2.工作时喷枪始终指向工件表面
    3.无关人员必须远离作业现场
    4.检查砂管是否磨损
    5.严禁在喷砂机上放行焊接和切割作业
    6.不要随意更换配件
    7.加入磨料一定不能高过进气口
    2、概   述
    欢迎您选用本厂设备,请仔细阅读说明书,使设备正常运作。随着我国制造业的发展，越来越多的企业对产品外观质量和防腐要求随之提高。对众多的企业来说，采用喷砂工艺是一个明智之举。我司生产的HJ-106P型系列高效喷砂机是引进美国同类产品，结合国内行业需要，经公司专业设计、多次改进后的新一代产品。广泛用于牛仔工艺、家具、皮革、金属、船舶、钢结构等行业。
    1.    工作原理:

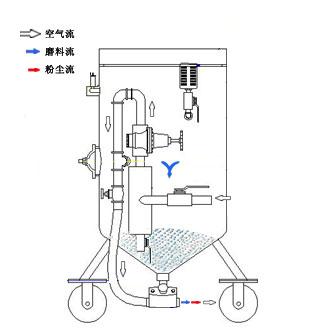

    本机采用压送式喷砂(喷丸)结构,即利用压缩空气在高压罐内高速流动形成高压作用,将高压罐内的砂料通过输砂管喷出,然后随压缩气流由喷枪嘴高速喷射到工件表面,达到喷砂加工的目的.




    （1）、采用喷砂的优点在于：
    　　可以代替酸洗磷化工艺，没有排污费的问题。快速喷砂除锈，在改变表面粗糙度的同时，还可以去掉焊渣、毛刺、飞边。效率高、成本低、质量好，是传统化学和手工除锈无法比拟的。喷砂后油漆质量好、涂层寿命长，是目前国际上采用的通用工艺方法。
    （2）、要想采用喷砂除锈工艺，主要应解决以下3个方面的问题：
    　　     (1.砂子能自动多次循环使用，以降低成本。
    　　(2.喷砂的粉尘应收集，达国家排放要求，不能造成污染。
    　　(3.低能耗、低成本运行，具有较好的经济性。
    　　所以，任何工厂在选择建设喷砂车间或选择喷砂工艺时，都会考虑这些问题。
    2、产品特点



    ※压入式工作方式，工作压力高（0.5－0.8MPa），喷射力强劲，效率高 。
    ※启动快、收枪灵敏。
    ※轮式结构，移动方便。
    ※体积小，加砂方便，适合单人操作。
    ※采用美国先进的砂阀结构，能精确调节砂和气压的大小。
    ※采用规范的压力容器制造标准，符合国家、行业规范，安全、可靠。
    ※配有耐磨喷砂管和喷嘴，确保长时间正常作业。
    ※操作简单，易于维修、保养，使用成本低。

    3.适用范围
    A.用于清理皮革、模具、玻璃、石碑的雕花、船舶修造、桥梁、矿山、机械、石油管道、水利工程、港口建设等除锈，喷花加工、工件的粗糙表面，氧化皮、毛刺亦可用于喷涂、电镀前处理工序，以提高涂（镀）层表面的附着力及所有的表面处理。
    B．用于喷玻璃丸、强化光饰零件的表面。
    4．主要技术规格



    喷砂机主机                   1台
       喷砂罐直径                   800mm
       喷砂罐容积                   0.5m3
       每台喷砂机的喷枪数量1把
       喷嘴直径                     8-12mm
       单枪最大清理速度      8-20m2/h
       气源压力                    5-8kg/cm2
       耗气量                       1.5m3/min(一把枪工作)
     砂料粒度                     G25-G40(直径0.5-1.2mm)
       砂料种类                     钢砂金刚砂

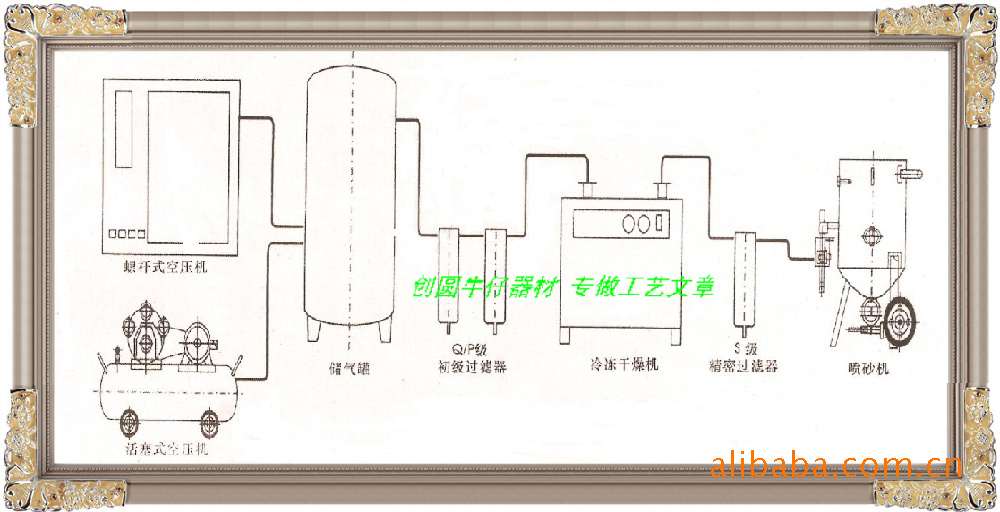

    3、喷砂设备配置及安装示意图




    喷砂机及主部件剖面示意图及名称

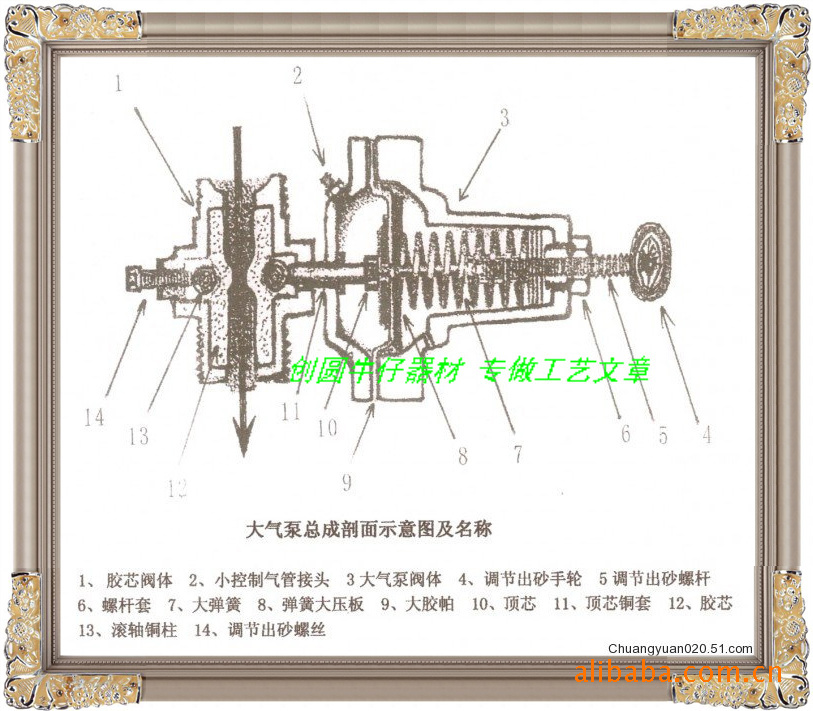

    大气泵总成剖面示意图及名称

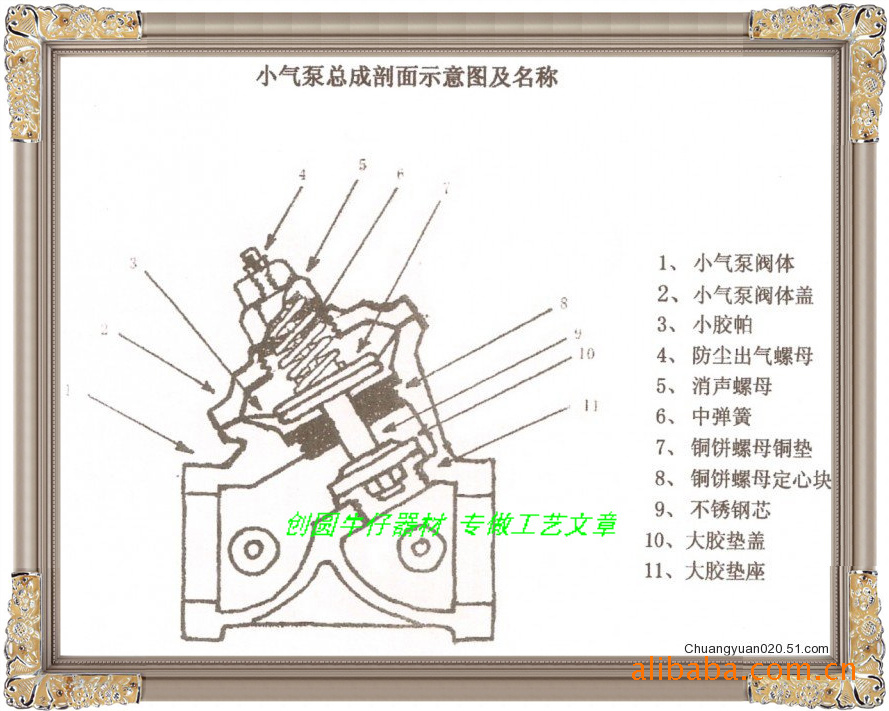

    小气泵总成剖面示意图及名




    1.将供气连接管连接气源和喷砂机接4处；
    2.将喷砂管上18与19连接、固定，装好14喷枪；
    3.将遥控双色管17连接，将遥控开关16固定在砂管适当位置；
    4.检查各连接接头是否连接好；
    5.通气检查：
     *关闭排气开关24和排水开关6；
     *打开进气阀5，查看压力表3；
     *喷枪14可能有微气流出，应调节大气泵4、5、6、及14；
     *按动遥控开关16、应能迅速开、关喷砂气流；
     *检查是否有漏气处
    *关闭进气阀5，打开排气开关24，检查完毕。
    4、操作程序
    1．磨料的加入：磨料一次加入0.24立方左右
    2. 空气压力:0.5-0.8Mpa
    3. 操作细节
    （1）穿戴好防护头盔；
    （2）关闭排气开关24和排水开关6，将筛过的磨料加入罐内（最好不要高于罐体的4/5，否则将影响封闭阀1、2的寿
    （3）打开进气阀5，双手握住喷砂管枪咀接头15一端，切勿枪口对人；
    （4）按下遥控开关16，调节砂和气的大小
    （5）主机工作时处于高压状态，不能随意移动；
    （6）本设备使用压力不能超过0.8Mpa；
     4.停机
    喷砂机需较长时间停机时，桶内磨料应清洁干净，以防止重新使用时因磨料受潮而发生故障。清理磨料的步骤为：
    1、卸掉喷嘴。
    2、将喷砂软管置于一容器内。
    3、关闭主气阀和排气阀且磨料阀开启到最大限度。
    4、打开进气阀。喷砂机夜间置于户外时应加盖，以防止水进入桶内。
    5、常见故障及排除方法

    常见故障
    检 查 方 法
    排 除 方法
    喷
    不
    出
    气
    1.   检查气压表压力；
    2.   检查双色遥控管是否接错；
    3.   检查小胶帕是否损坏；
    1加大空压机空气压力；
    2.调换双色遥控管接头；
    3.更换小胶帕；
    喷
    不
    出
    砂
    1.检查气压表压力；
    2.检查小控制气管是否松动、堵塞；
    3.检查调节螺杆是否调到适当位置；
    4.检查胶帕、铜套、顶杆是否损坏；
    1加大空压机空气压力；
    2.拧紧接头、清除堵物；
    3.调节螺杆；
    4.更换胶帕、铜套、顶杆；
    漏
    气
    漏
    砂
    1.检查调节螺杆是否调到适当位置；
    2.检查胶芯是否损坏；
    3.检查小胶帕、铜饼螺母、胶垫、胶圈是否损坏；
    1.调节螺杆；
    2.更换胶芯；
    3.更换小胶帕、铜饼螺母、胶垫、胶圈

    喷砂枪咀及耗气量对比表

    喷 嘴 口 径
    单位（㎜）
    5.5㎏/c㎡时流量
    单位（M3/min）
    喷 嘴 口 径
    单位（㎜）
    5.5㎏/c㎡时流量
    单位（M3/min）
    ￠3
    0.55
    ￠8
    3.92
    ￠4
    0.98
    ￠9
    4.96
    ￠5
    1.53
    ￠10
    6.16
    ￠6
    2.20
    ￠11
    7.45
    ￠7
    3.00
    ￠12
    8.87

    喷砂设备配置与技术参数

    主       机
    呼 吸 过 滤 器
    防 护 头 盔
    工作压力：0.4-0.8mpa
    工作电源：220V
    控制电压：24V
    控制方式：电或气控
    喷砂枪咀：￠3-￠8
    耗材：矿砂、钢砂、钢丸
    型号：HJGLQ-02ZA
    级别：一级
    过滤精度：0.3um
    特点：无油、无水、安全
    工作压力：0.2-0.8mpa
    受温范围：10℃-50℃
    型号：HJJX1010-2C
    工作压力：0.2-0.8mpa
    特点：安全、轻便、视野阔、穿戴舒适方便
    符合国家劳动安全标准
