具有艺术性的瓷砖生产设备，背景墙瓷砖生产制造设备，电视机背景墙瓷砖喷砂机设备，由深圳市惠捷背景墙瓷砖设备厂生产制造整套出厂。以前的普通光面瓷砖、釉面砖、全釉已经普及各省各市各县各村各地了，已经很难有低成本，高利润的销量了。在2000年开始深圳市惠捷背景墙瓷砖生产设备线正式研发成型，支持各种瓷砖表面“瓷砖线条喷砂深雕浮雕”背景墙瓷砖风景画面喷砂轮廓描绘成图案，将瓷砖摇身一变成“独特新颖”的艺术品。为旧时的瓷砖增添色彩与光芒更为各瓷砖界带来了商机，同时也为瓷砖经销商带来了附增值。
以下我为各位老板介绍本公司的“生产造成花纹图案的背景墙瓷砖的喷砂机械设备”的情况！
深圳市惠捷自动化喷砂设备有限公司
|
方案编号
|
HJJX8060-6
|
|
设计单位
|
惠捷机械[李姚]
电话:18875915020
|
|
机械名称
|
输送式自动喷砂机
|
|
版 本
|
Ver 1.0
|
目 录
1. 概述
2. 设计依据
3. 机器构成
4. 机器的原理
5. 机器特性
6. 机器的主要技术参数：
7. 机器报价与付款方式
8 . 机器环保指数
9. 机器的配套要求
10. 质保体系
11. 售后服务体系
12. 设备图纸
一、概述
深圳市惠捷自动化喷砂设备有限公司位于广东省深圳市华南城，致力于开发、制造工业表面处理喷砂设备的专业生产厂商。对工业表面处理具有丰富的经验，近年来本公司产品遍布全球，得到广大客户的一致好评，拥有一批丰富经验的专业工业表面处理工程师，对贵公司类似的产品喷砂具有多次成功经验。
本机适用于针对贵公司产品的喷砂加工要求，设计的专用喷砂设备，消除外表的污垢，划痕及其他杂物，使表面达到哑光状态，同样可以用于其他板材、平面材料、去氧化皮表面光亮及获得均匀的喷砂面和增加表面附着力或用于工艺品、喷涂、电镀、油漆前的预处理工序。
瓷砖生产设备背景墙瓷砖生产制造设备电视机背景墙瓷砖喷砂机设备
二、设计依据
1. 根据中华人民共和国安全生产机械设备生产要求；
2. 根据中华人民共和国机械作业环保要求；
3. 贵公司对机械制造的总体要求；
4. 贵公司提供的各种数据；
5. 17项国家建材机械生产标准；
6. 根据工业表面处理行业暂行规定。
三、机器构成

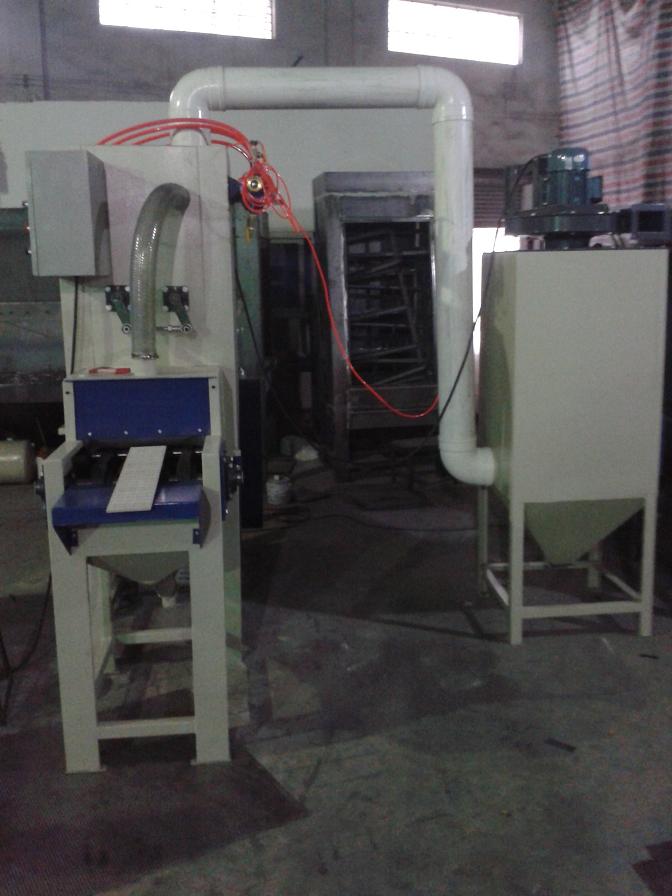

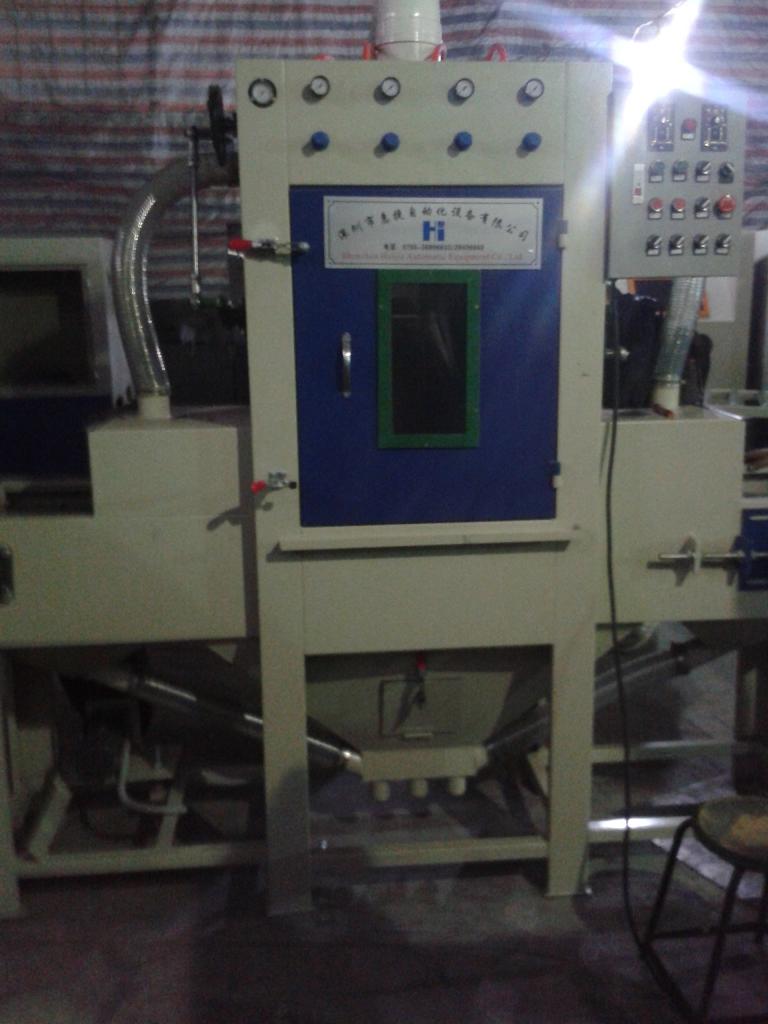

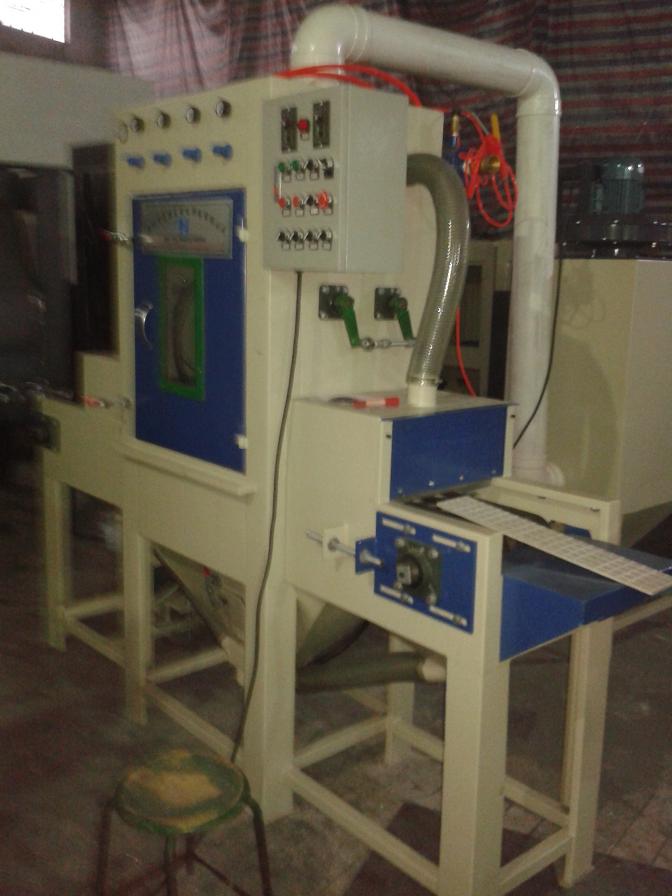

输送式自动型背景墙瓷砖喷砂机主要结构包括主机、喷砂舱、平移装置、输送装置、电气控制等，简图如下：[见附图]
四、工作原理
采用上旋风分砂系统直接抽砂式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生引射作用，将旋风分离器内的砂料通过输砂管吸入喷枪内，然后随压缩空气气流由喷嘴高速喷射到瓷砖表面，达到喷砂深雕浮雕的目的，瓷砖喷砂的砂料和粉尘自动分离，灰尘收集到除尘箱。
五、机器的特性
分体式结构、冷轧钢板制作；
·采用三角带输送工件、线速度变频可调；
·多枪垂直成90℃自动平移摆射摆幅变频可调瓷砖保护贴膜不会脱落；
·喷射效果均匀、效率高、稳定、无色泽差役、瓷砖喷砂立体感强、喷砂轮廓清晰有立角、瓷砖四方周边及描绘过的地方不会缺瓷等；
·适用于大批量陶瓷瓷砖、玻璃背景墙、水晶石背景墙、微晶石瓷砖背景墙瓷砖瓷砖、普通釉面瓷砖、全釉地板砖、全釉瓷砖、全瓷瓷砖喷砂加工处理；
本机采用半密封式作业，本机不产生环保不达标指数。
六、机器的主要技术参数：
主机结构采用3.0MM-6MM钢板焊接而成。
规格型号： HJ-8060-6A
设备外形尺寸： 4000mm长900mm宽2600mm高
设备工作室内尺寸： 1200mm长*800mm宽*800高
除尘箱: 1200mm长*1200mm宽*2200高
风机功率： 7.5KW
自动输送机构：0.75KW 380V 50HZ[速度可调节]
输送机构中间800*3200mm为三角皮带，
自动枪架：0.55KW 380V 50HZ[速度可调节]
照明：20w日光灯2只
枪的数量：6支（铝合金带碳化硼喷嘴）
外壳：3.0mm-6mm钢板焊接制成
透视窗：2个镜框
下砂斗：3个
门：两张，前后开门800mm高*700mm宽
实用于：24-220目磨料
空气压力因大于7bar(kg/cm2)（空压机是需方设备）[空压机在8立方以上][耗气量要求每只枪1立方]
工作室内最大载重量：150公斤
总功率：10.83KW左右
总重量:1.98吨左右
七、机器的报价及付款方式与交期
a.报价
造价 = 人工+材料成本 + 设计 + 运费 + 安装调试 +增值税票
二、HJ-8060-6A自动输送式喷砂机
设备外形尺寸： 4000mm长900mm宽2200mm高
设备工作室内尺寸： 1200mm长*800mm宽*800高
除尘箱: 1200mm长*1200mm宽*2200高
风机功率： 7.5KW
b.付款方式
合同签订后付本机总价的30%，货到贵公司付本机总价60%，调试验收后付本机总价的5%，质保金5%三个月内一次性付清。
c.交期
合同签订后付订金日起计25个工作日后交货。
八、机器的环保指数
根据《中华人民共和国环境保护标准》及《水排放标准GB 8978-1996》、《大气排放标准GB 16297-1996》、《噪声与振动标准GB 12348-90》等相关规定，本机各项环保指数均完全符合要求。
九、机器的配套要求
1.本机电源要求：三相、380V、10KW、50HZ的电源插座；
2.本机气源要求：干燥，压力在5~8bar范围内选择，流量必须达到8立方以上；
3.磨料要求：为达到最佳效果可采用24目~220目的玻璃微珠或金刚砂与棕刚玉。
4.气源管道要求：耐压胶管，1.5寸以上。
5.电源线路要求：三相四线，16㎡以上。
6.车间要求：结实超平地面，40~60㎡空间，高3.5M以上。
十、质保系统
为健全、完善我公司的质量保证体系，结合公司产品及各类工程设计，制造中的实际情况，对质量管理贯彻全面、有效的方针，特制定公司的质量保证大纲。
1.满足规定的需要和用途；
2.满足用户对产品质量的要求和期望；
3.符合国家和企业有关的技术规范；
4.价格合理，在竞争中获得良好的经济效益。
5.各生产部门均严格把关，所有出厂设备均需经多道多次多人检验。
十一、售后服务体系
1.售后服务主导思想:
坚持质量第一，用户至上的精神，维护本公司的声誉，确保工程项目及产品售后服务发挥其应有的效能。
2.售后服务硬件:
本公司拥有专业的售后服务团队，精湛的技术，完善的售后服务制度。
售后服务;
3.售后服务方式:
本公司售后服务服务中，根据客户使用产品时所遇到的问题，将售后服务分三类，分别是：热线电话支持服务，零部件更换服务，工程师上门服务, 售后服务支持工程师将对您遇到的问题或故障提供技术上的咨询和指导。
4.售后服务响应时间:
响应时间：惠捷客户服务中心接到服务电话后，专人负责接听，做好记录，1 小时内反馈，第一次电话服务响应。
5.售后服务确认手续:
客户服务工程师上门服务时请出示保修证书，故障机修复后，服务工程师将据实填写相应的《服务维修单》，请客户认可后签字。
6.售后服务网点：
深圳、广州、中山、北京、上海、温州、成都、杭州、重庆、济南、南京、长沙、石家庄等地，并不断增加中。详情请参看服务保修条款或者登陆本公司网站www.hjjx99.com
7.售后服务监督：
为了更好的为客户做好服务工作，惠捷客户服务中心欢迎客户对本公司客户服务人员们的工作进行监督。
在售后服务说明承诺的服务范围内，客户对维修服务工程师所提供的服务，有任何建议及意见，请拨打服务电话：0755-36896633或EMAIL：hjjx99@163.com 联系或登陆本公司网站提交您的意见和建议。
