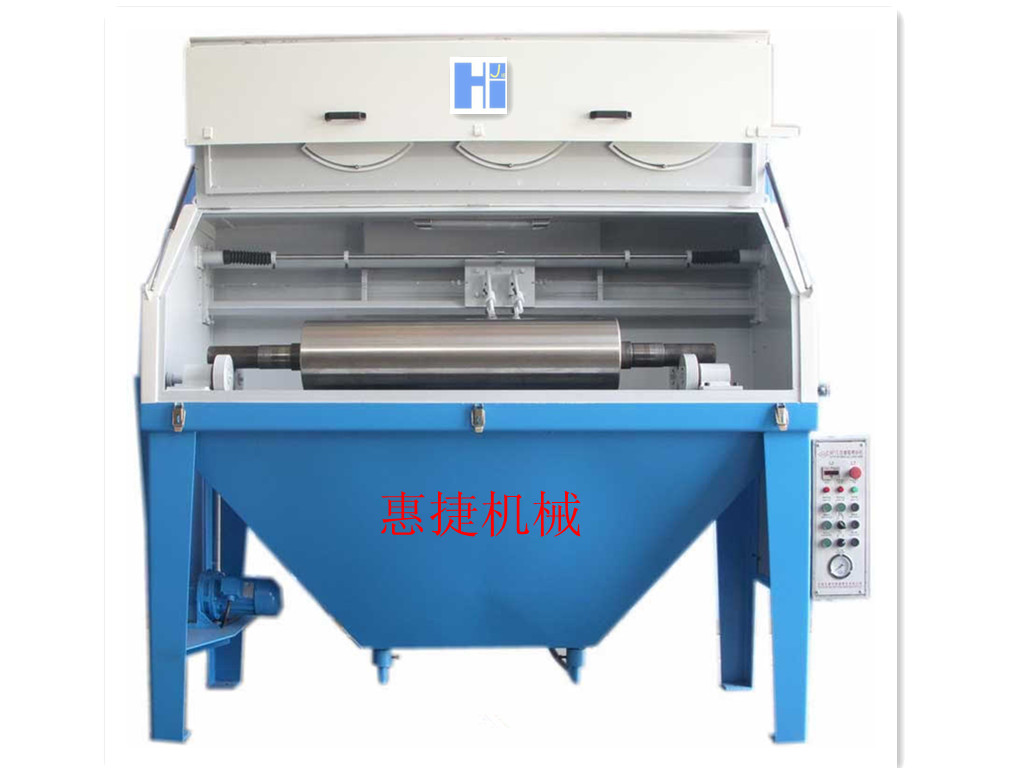

本实用新型涉及一种磨辊喷砂机，箱体内安装有磨辊转动支架装置和喷枪装置，箱体下部是集砂斗，喷枪装

置滑动装配在一套与磨辊转动支架纵轴平行的滑轨上，喷枪装置通过一套拉绳式驱动装置左右平移。由于本

实用新型使用了拉辊式喷枪装置的驱动方式，结构简单轻便，大大减轻了受到砂粒磨损的可能性和受动磨损

的程度，有效地减少了故障率，延长使用寿命，“L”形罩板对滑轨及拉绳式驱动装置整体护围，基本上消

除了砂粒侵入的机会，有利于滑轨及拉绳式驱动装置的稳定工作，前后滑轨与滑板之间的滑动配合方式，使

尘粒无法进入滑动部位，也减少了滑动部的磨损。另外，磨辊转动支架的托轮直接与其驱动装置传动装配，

无须与磨辊轴的，使得对磨辊的加工修磨时的装卸更加方便。
主要功能：
·喷砂是把磨料抛掷至要处理工作表面，并在其表面产行一定的表面粗糙度和结构。
·深圳市惠捷机械公司选择的方法是根据喷射原理得来的。
·为了均匀控制磨辊表面粗糙度及结构，处理时，磨辊须转动，同时由2支喷枪对磨辊实施喷砂。
·喷枪装在与磨辊平行的滑板上，并随同滑板一直移动，速度可调。
·喷枪的工作原理是建立在空气喷嘴之上，其喷嘴的直径为喷砂嘴的一半，经此压缩空气喷进喷砂嘴。
·由于压缩空气膨胀产行真空。直空用于吸取磨料。
·喷射物(磨料)和输送空气在出料室中混合，它安装在贮砂箱的最低处。
·磨料和压缩空气在喷枪中混合，并经喷嘴喷射出。
·无用的磨料(细小的磨料)由吸风口被吸尘面吸出，收集在集尘装置中。
结构尺寸：
HJ-MF2000
MF指机型
2000指喷砂室长度
该机是为心磨磨辊的喷砂设计的，
其许用范围如下：
磨辊最大直径为300mm
磨辊(连轴)最大长度为1850mm
最大喷砂长度为1250mm
磨辊最大重量为5000N
